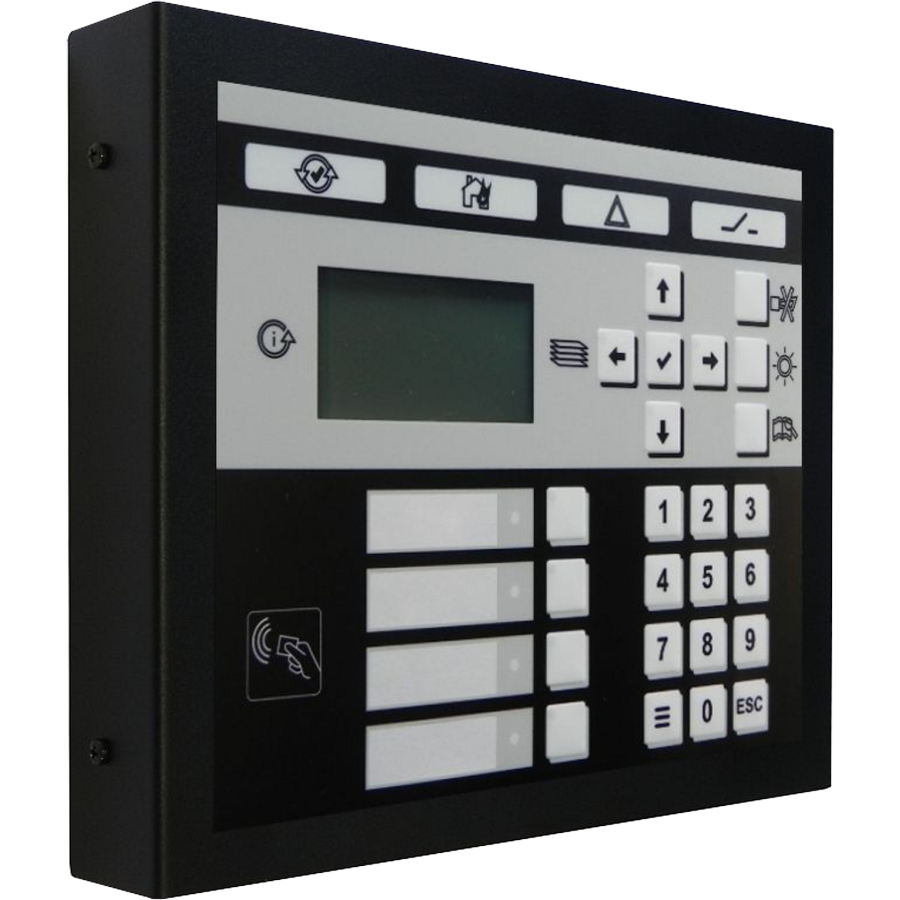

Das Anzeige- und Bedientableau (ABT) ist eine zusätzliche Anzeige für Brandmeldezentralen vom Typ NF300, NF3000; NF500 und NF5000. Es dient zur Steuerung von Einrichtungen der BMA und Fremdsystemen, z. B. Alarmierungsanlagen, Notfallwarnsysteme. Diese Steuerfunktionen werden über einen Ziffernblock inklusive Menü zur Verfügung gestellt. Möglich ist: Abschaltung der Akustik, der Übertragungseinrichtung und von Meldergruppen. Das ABT4000 besitzt eine RFID-Schnittstelle zur berührungslosen Freigabe der Bedienung. Über RFID sind ebenfalls Benutzerfunktionen, z. B. Lernfunktionen möglich. Individuell programmierbare Tastenfunktionen

Leistungsmerkmale

• Vorbereitet zum Anschluss an die serielle Schnittstelle (TPP-Protokol) der BMZ NF300, NF3000, NF500, NF5000 (im Lieferumfang enthalten sind die Schnittstellenmodule M4-422 und ADP-NB-422)
• Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
• Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. Gesundheitswesen, Pflegebereich
• Grafikdisplay mit 6 Zeilen je 20 Zeichen, 2 Meldungen gleichzeitig darstellbar
• Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA oder der seriellen Druckerschnittstelle
• 4 Tasten für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
• 3 Tasten für die Bedienung Summer ab, Test und Historie
• 1 Taste zur Eingabebestätigung bei Sonderfunktionen
• 4 Tasten frei programmierbar
• 4 Sammelanzeigen „Betrieb“, „Alarm“, „Störung“, „Abschaltung“
• Ziffernblock inklusive Menüs und Escape-Taste
• akustische Signalisierung
• Historie-Funktion, ESPA4.4.4-Protokoll
• Programmiersoftware "Prog4000" + Mini-USB-Kabel
• mit Piktogrammfolie

Info: Das ABT4000 besitzt keine normative Grundlage und befindet sich in einem Gehäuse ohne Fronttür zur Aufputzmontage.

Technische Daten

• Betriebsspannungsbereich: 10 bis 30 V DC
• Stromaufnahme Ruhe: (12V / 24V), ca. 45 mA / 25 mA
• Stromaufnahme Alarm: (12V / 24V), ca. 100 mA / 55 mA
• Schutzart: IP 30 DIN 40050
• Max. Umgebungstemperatur: 0°…+50°C
• Lagertemperatur: -10°… 60°C
• Gehäuse: Stahlblech, graphitschwarz, RAL 9011 (Aufputzmontage)
• Abmessungen: 230 x 191 x 36,5mm (BxHxT)
• Gewicht: ca. 2,50 kg
• Farbe: RAL 7024 (Graphitgrau)
