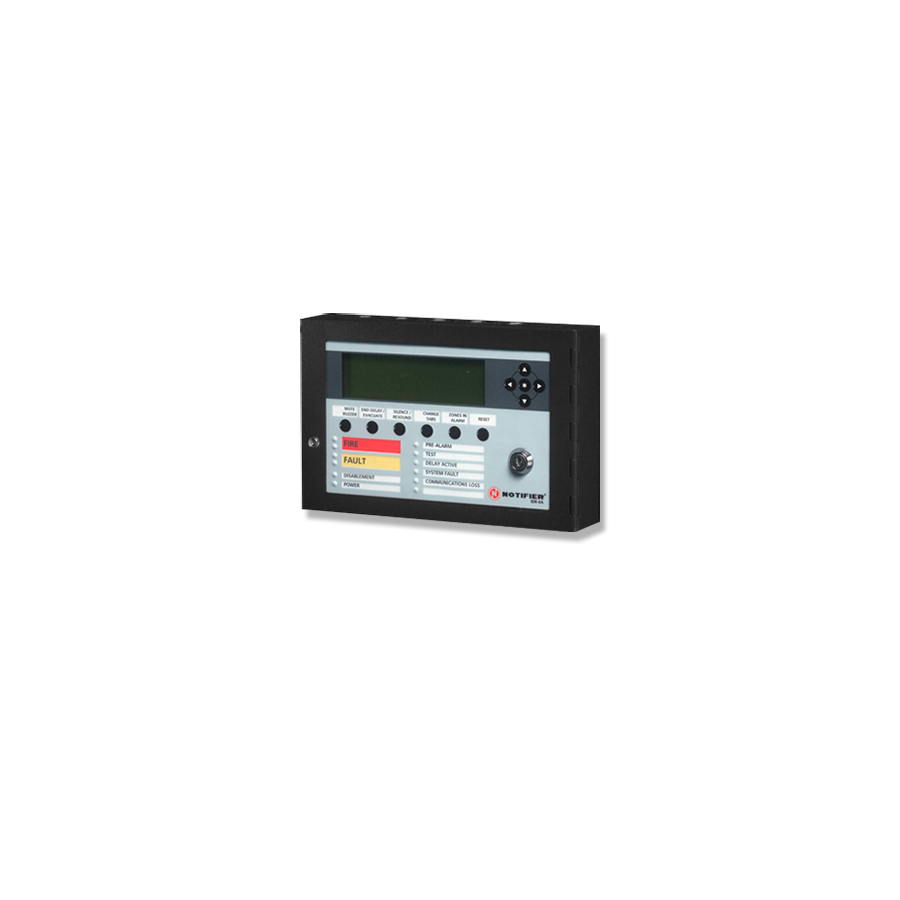

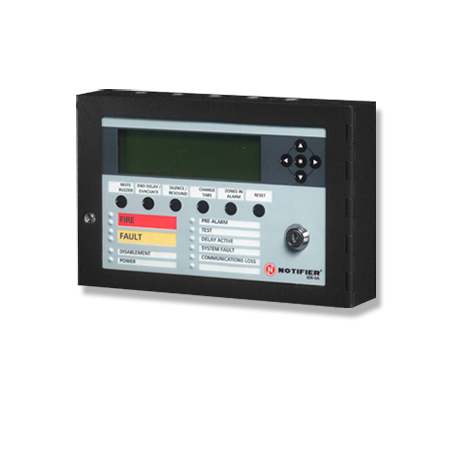

Ein graphisches LCD Display mit 240x64 Pixel mit Hintergrundbeleuchtung stellt die LCD-Anzeigen der Brandmelderzentrale dar.

Eingebaute LEDs für Betrieb, Feuer, Störung, Abschaltung, Wartung Melder, Gruppentest, ÜE AB, Verzögerung läuft, Übertragungsstörung und Feuerwehr gerufen.

Es beinhaltet folgende Bedienfunktionen: Summer AUS, Verzögerung AB, Rücksetzen, Akustik AB/AN, weitere Meldungen und Gruppen in Alarm.

Technische Daten

• Versorgungsspannung: 18 bis 32 VDC
• Stromverbrauch: 80 mA @ 24VDC
• Strom bei Alarm: 155 mA @ 24VDC
• Ansteuerung: RS485 über 2 Adern
• max. Leitungsimpedanz: 25 Ohm pro Ader (ca. 3km bei 1,5mm²)
• Farbe: grau - RAL 7021
• Betriebstemperatur: -5°C bis +45°C
• rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Maße (B x H x T): 254 x 165 x 55 mm
• Schutzart: IP 30 nach EN 60529
