Anschlusstechnik und adernsparender Bus-Technologie sowie die zusätzliche Möglichkeit der Funkintegration in Kombination mit dem hohen Funktionsumfang und den vielfältigen Systemkomponenten, ermöglichen maßgeschneiderte und wirtschaftliche Lösungen. Die Zentrale MC 1500-M entspricht den einschlägigen Normen und Richtlinien (z.B. EN, VdS).

Leistungsmerkmale

- Passive Anschlussbaugruppe

- Verteilte Spannungsregelung für hohe Effizienz und Störfestigkeit

- Integrierter Überspannungsschutz für hohe Störfestigkeit

- Mehrprozessorsystem mit verteilter Intelligenz

- Zentraleinheit (CPU) mit 32-Bit Multitasking-Technologie

- Systemüberwachung mit Letztalarmfunktion

- Batteriegepufferter Daten- und Parameterspeicher

- Batteriegepufferte Systemuhr mit hoher Genauigkeit

- 16 Sicherungsbereiche

- 128 Meldebereiche

- Bis zu 480 Meldergruppen anschaltbar in konventioneller Technik, adernsparender Bus-Technik oder in Funk-Technik

- 2 Relaisausgänge auf der Zentraleinheit (CPU)

- Erweiterbar bis 136 Relaisausgänge über Ein-/Ausgangsbaugruppen oder Bus-Module

- Ausgänge für 1 optischen und 2 akustische Extern-Signalgeber über optionale Ein-/Ausgangs- und Alarmierungsbaugruppen

- System-Bus (I-BUS) zur Anschaltung von Ein-/Ausgangs- und Schnittstellen-Baugruppen sowie des System-Übertragungsgerätes

- Zwei serielle Peripherie-Bus-Schnittstellen (P-BUS) zur adernsparenden Anschaltung von Bedienteilen, Eingabeeinrichtungen, Bus-Modulen und Bus-Meldern auf der Zentraleinheit (CPU)

- Erweiterbar auf bis zu 4 serielle Peripherie-Bus-Schnittstellen (P-BUS) über optionale P-BUS-Schnittstellenbaugruppen

- Bis zu 16 serielle Modul-Bus-Schnittstellen (M-BUS) über optionale M-BUS-Schnittstellenbaugruppen

- Serielle V.24-Schnittstelle zur Anschaltung von PC, Drucker,

- V.24/Ethernet-Konverter oder Net-Device-Server

- Einfache Installation, Inbetriebnahme und Service

- Routinen zur automatischen Inbetriebnahme

- Routinen zur Einmannrevision

- Diagnosefunktion

- In Betriebnahme über Bedienteil oder PC

- Parametrierung über PC (Parametriersoftware MCProWIN)

- Firmwareupdate über V.24-Schnittstelle

- Freie Zuordnung der Meldergruppen zu den Sicherungs- und Meldebereichen

- Alle Meldergruppen schaltbar, Einzelanzeige über Bedienteile

- Erstalarmkennung und Alarmzähler (bis 65.000 Alarme)

- Ereignisspeicher (Ringspeicher bis 8.000 Ereignisse)

- Erweiterbar bis > 1.000.000 Ereignisse über optionale Speicherbaugruppe mit SD-Card

- Zeitschaltfunktionen über Systemuhr

- Funkintegration (bis 128 Funk-Teilnehmer (z.B. Melder, Handsender, Signalgeber) anschaltbar

- Zutrittskontrollfunktion (bis 32 Leser, 999 Personen)

- Tagalarmfunktion (bis 240 Geräte)

- Zentralennetzwerk MC-NET (bis 16 Zentralen, 4 Bedienteile)

- OPC-Schnittstelle zur Einbindung in Gebäudemanagementsysteme (optional)

- KNX-Schnittstelle zur Einbindung in Smart-Buildingssysteme

- Kommunikations-Schnittstellen zu Sicherheits- und Gebäudemanagementsystemen (optional)

- Fernabfrage, Fernparametrierung

- Schnittstelle zum Fernzugriffs- und Applikationsportal MCConnect (optional)

- Fernzugriff über Kommunikationsserver TCS (optional)

- ProgrammierbarerLogicController PLC zur Erstellung von frei definierbaren Logik-/Funktionsabläufen über grafischen Logikeditor (optional)

- Netzladeteil 12 V/1,0 A/1 x 17 Ah, 12 V/2,0 A/2 x 27 Ah, 12 V/4 A/4 x 27 Ah (abhängig von Ausführung)

- Sabotageüberwachtes Stahlblechgehäuse

- Auch in 19-Zoll-Rack-Ausführung erhältlich

Technische Daten

Anschlussnennspannung: 230 V AC, 50 Hz

Betriebsnennspannung: 12 V DC

Nennstromaufnahme: ca. 100 mA (typ. ohne Bedienteil) ca. 120 mA (typ. mit LCD-/LED-Bedienteil) ca. 150 mA (typ. mit Touch-Panel)

Dauerstromentnahme: bis zu 12 V/4,0 A (abhängig von der Ausführung)

Notstrombatterie: bis zu 12 V/4 x 28 Ah (abhängig von der Ausführung)

Betriebstemperaturbereich: 0 °C bis +45 °C

Luftfeuchtigkeit: < 75 % r.F., nicht betauend

Schutzart: IP30 (nach EN 60 529)

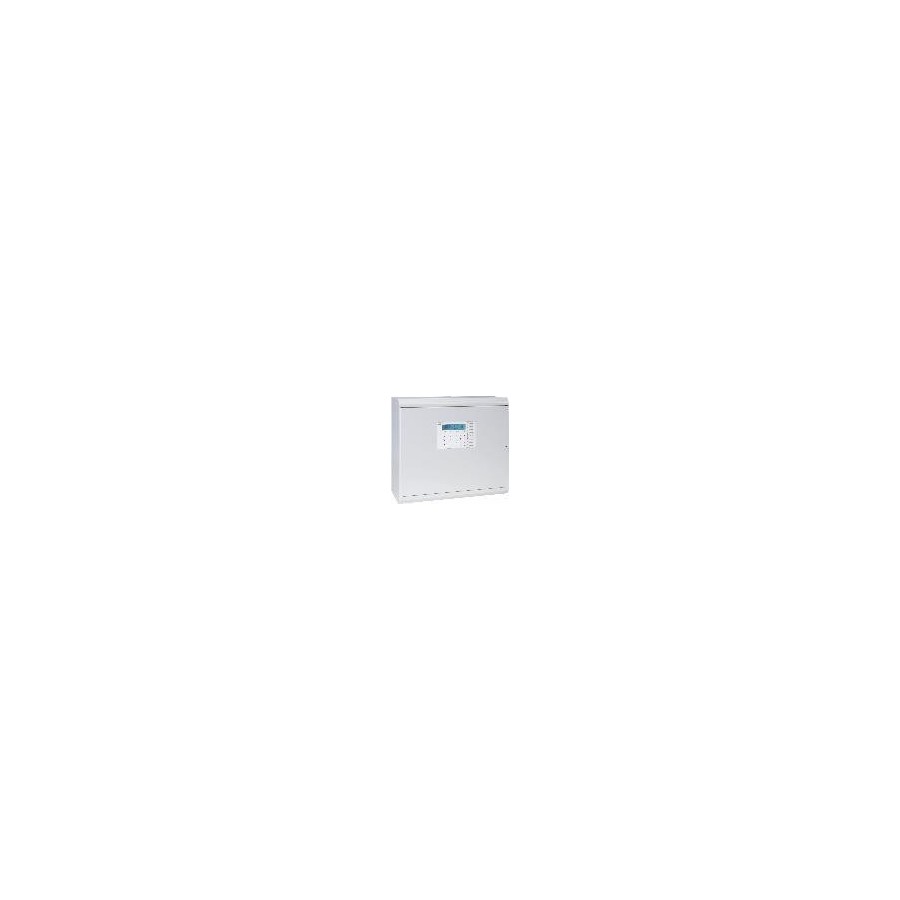

Gefahrenmelde- und Zutrittskontrollzentrale MC 1500-M, Gehäuse H 400, NLT 12 V/2 A

Leistungsmerkmale

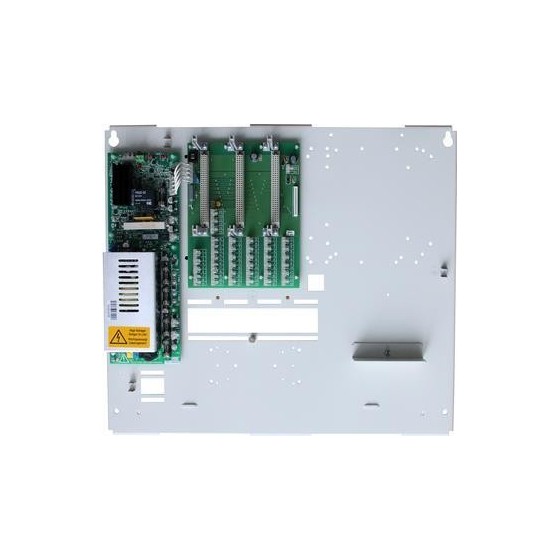

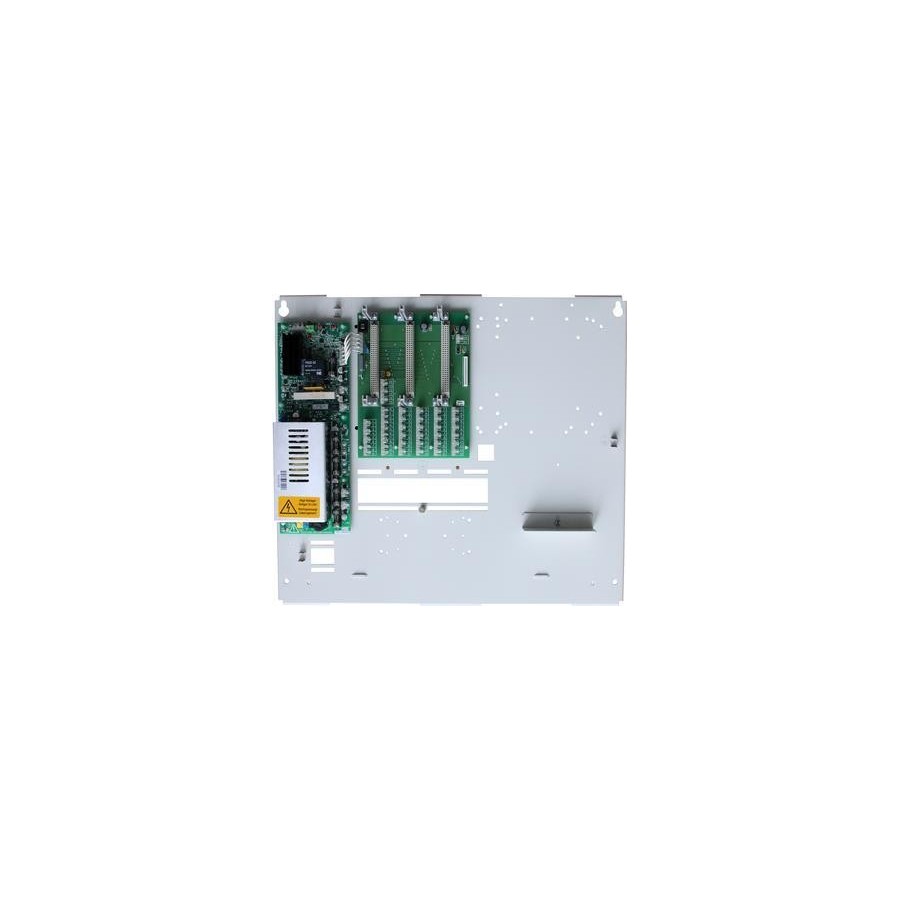

- Inkl. Anschlussbaugruppe mit 2 freien I-BUS-Steckplätzen für Ein-/Ausgangs-, Schnittstellen- und Übertragungsbaugruppen

- Inkl. Zentraleinheit 15327

- Zusätzlich I-BUS-Steckplatz für Schnittstellen-/Speicherbaugruppe (15376/15376-SD), KNX-Kommunikationsbaugruppe (15378-20) und Übertragungsbaugruppe (15384-I/15384-IL)

- Netzladeteil 12 V/2,0 A/1 x 27 Ah

- Montageraum für Systemübertragungsgerät, Zusatzgeräte und Verteiler

- Sabotageüberwachtes Stahlblechgehäuse

Technische Daten

Dauerstromentnahme: bis zu 12 V/2,0 A

Notstrombatterie: bis zu 12 V/1 x 27 Ah

Gehäuse: Aufputz, Stahlblech, pulverbeschichtet

Farbe: weiß

Abmessungen: B 450 x H 400 x T 200 mm

Zertifizierung: VdS-Klasse B, Nr. G 124502 (EMA), Grad 2 (nach EN 50131-3/-6) (EMA), VdS-Klasse C, Nr. G 116063 (EMA), Grad 3 (nach EN 50131-3/-6) (EMA), VdS-Klasse B, Nr. Z 113502 (ZK)

Umweltklasse: II (nach VdS 2110)
