Die Zentralen verfügen in der Grundausführung über das Netzladeteil und die Basisbaugruppe auf der die Zentraleinheit (CPU) sowie Ein-/Ausgänge und Schnittstellen integriert sind. Die Kombination aus konventioneller Anschlusstechnik und adernsparender Bus-Technologie sowie die zusätzliche Möglichkeit der Funkintegration in Kombination mit dem hohen Funktionsumfang und den vielfältigen Systemkomponenten, ermöglichen maßgeschneiderte und wirtschaftliche Lösungen

Die Zentralen MC 1500-K/A und MC 1500-K/C entsprechen den einschlägigen Normen und Richtlinien (z.B. EN, VdS).

Leistungsmerkmale

- Basisbaugruppe mit Zentraleinheit, Ein-/Ausgängen und Schnittstellen

- Integrierter Überspannungsschutz für hohe Störfestigkeit

- 32-Bit Multitasking-Technologie mit Systemüberwachung und Letztalarmfunktion

- Batteriegepufferter Daten- und Parameterspeicher

- Batteriegepufferte Systemuhr mit hoher Genauigkeit

- 16 Sicherungsbereiche

- 128 Meldebereiche

- 8 Meldergruppen und 3 Eingänge auf der Basisbaugruppe

- Erweiterbar bis auf 139 Meldergruppen über Bus-Module, Bus-Melder

- 4 Relais- und 4 Transistorausgänge auf der Basisbaugruppe

- Erweiterbar bis 36 Relaisausgänge über Bus-Module

- Ausgänge für 1 optischen und 2 akustische Extern-Signalgeber auf der Basisbaugruppe

- System-Bus (I-BUS) zur Anschaltung des System-Übertragungsgerätes

- Eine serielle Peripherie-Bus-Schnittstelle (P-BUS) zur adernsparenden Anschaltung von Bedienteilen, Eingabeeinrichtungen, Bus-Modulen und Bus-Meldern

- Serielle V.24-Schnittstelle zur Anschaltung von PC, Drucker,

- V.24/Ethernet-Konverter oder Net-Device-Server

- Einfache Installation, Inbetriebnahme und Service

- In Betriebnahme über Bedienteil oder PC

- Parametrierung über PC (Parametriersoftware MCProWIN)

- Firmwareupdate über V.24-Schnittstelle

- Freie Zuordnung der Meldergruppen zu den Sicherungs- und Meldebereichen

- Alle Meldergruppen schaltbar, Einzelanzeige über Bedienteile

- Erstalarmkennung und Alarmzähler (bis 65.000 Alarme)

- Ereignisspeicher (Ringspeicher, bis 8.000 Ereignisse)

- Zeitschaltfunktionen über Systemuhr

- Funkintegration (bis 192 Funk-Melder, 64 Funk-Handsender)

- Zutrittskontrollfunktion (bis 16 Leser, 999 Personen)

- 999 IMT´s (Transponder und Code)

- IMT-Schaltfunktionen

- Tagalarmfunktion (bis 16 Geräte)

- Fernabfrage, Fernparametrierung

- Kommunikations-Schnittstellen zu Sicherheits- und Gebäudemanagementsystemen

- Schnittstelle zum Fernzugriffs- und Applikationsportal MCConnect (optional)

- Fernzugriff über Kommunikationsserver TCS (optional)

- ProgrammierbarerLogicController PLC zur Erstellung von frei definierbaren Logik-/Funktionsabläufen über grafischen Logikeditor (optional)

- Netzladeteil 12 V/1,0 A/12 Ah, 12 V/1,0 A/17 Ah, 12 V/2,0 A/27 Ah

- (abhängig von Ausführung)

- Sabotageüberwachtes Stahlblechgehäuse

Technische Daten

Anschlussnennspannung: 230 V AC, 50 Hz

Betriebsnennspannung: 12 V DC

Nennstromaufnahme: ca. 50 mA (typ. ohne Bedienteil) ca. 70 mA (typ. mit LCD-/LED-Bedienteil) ca. 100 mA (typ. mit Touch-Panel)

Dauerstromentnahme: bis zu 12 V/2,0 A (abhängig von der Ausführung)

Notstrombatterie: bis zu 12 V/1 x 27 Ah (abhängig von der Ausführung)

Betriebstemperaturbereich: 0 °C bis +45 °C

Luftfeuchtigkeit: < 75 % r.F., nicht betauend

Schutzart: IP30 (nach EN 60 529)

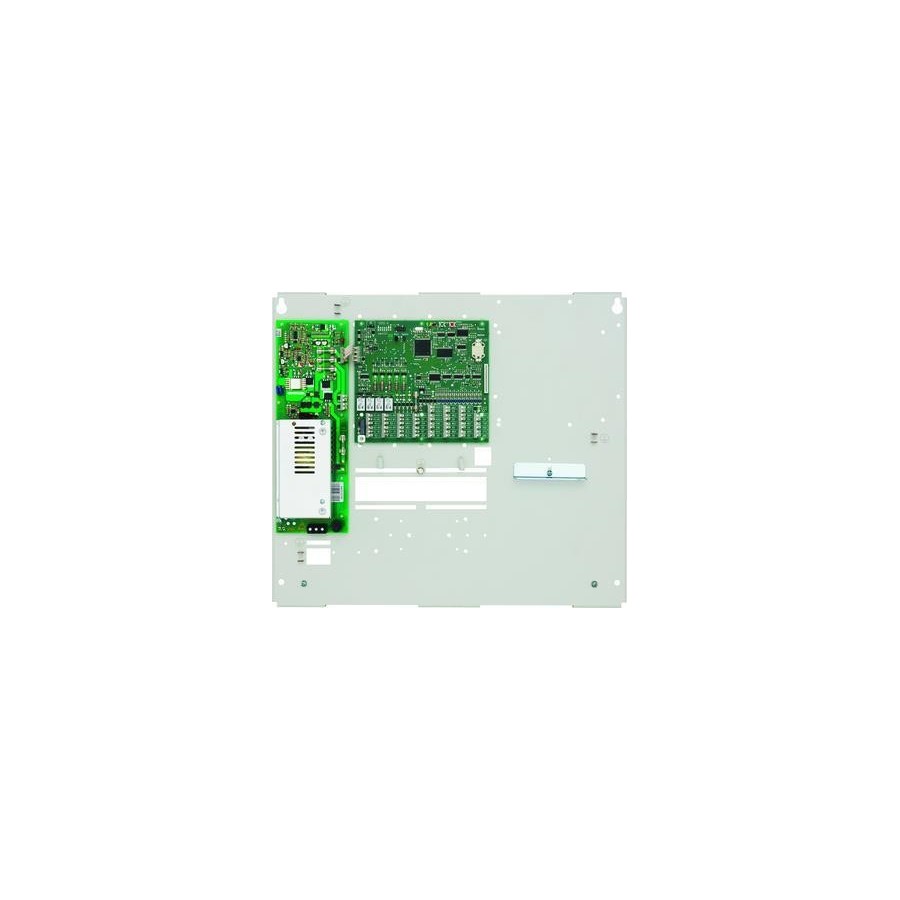

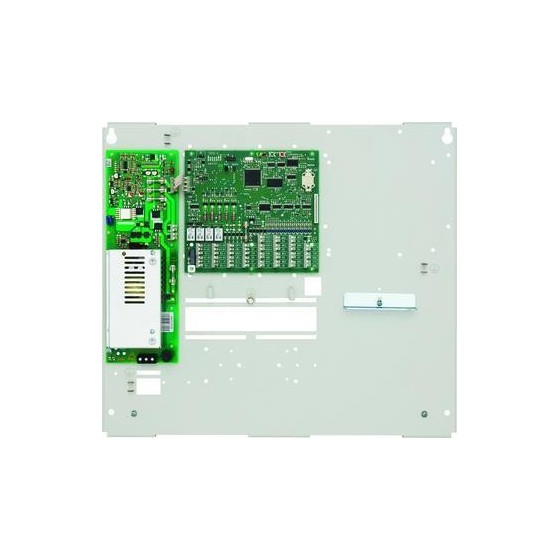

Gefahrenmelde- und Zutrittskontrollzentrale MC 1500-K/C, Gehäuse T 135, NLT 12 V/1 A

Technische Daten

Dauerstromentnahme: bis zu 12 V/1,0 A

Notstrombatterie: bis zu 12 V/1 x 17 Ah

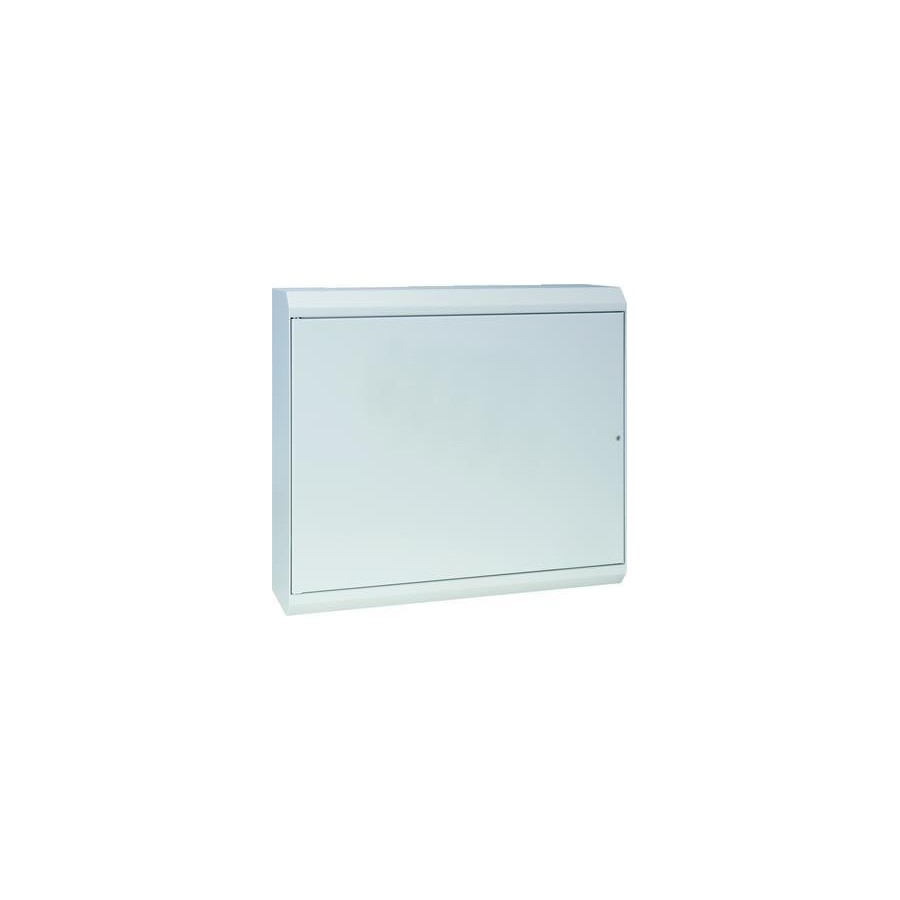

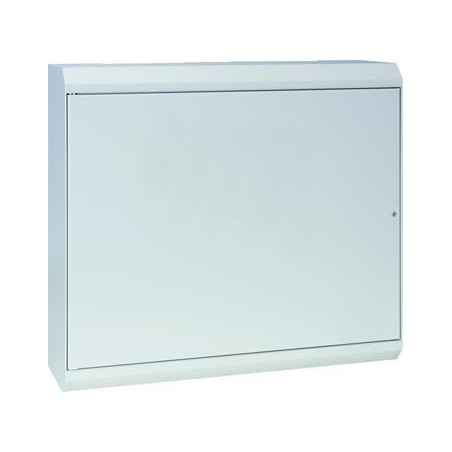

Gehäuse: Aufputz, Stahlblech, pulverbeschichtet

Farbe: weiß

Abmessungen: B 450 x H 400 x T 135 mm

Zertifizierung: VdS-Klasse C, Nr. G 114007 (EMA), Grad 3 (nach EN 50131-3/-6) (EMA), VdS-Klasse B, Nr. Z 116503 (ZK)

Umweltklasse: II (nach VdS 2110)
