VdS-Klasse C (G 196089)

Mit dem motorisch betriebenen Sperrelement wird der Zugang zum scharf geschalteten Sicherungsbereich einer Einbruchmeldeanlage verhindert.

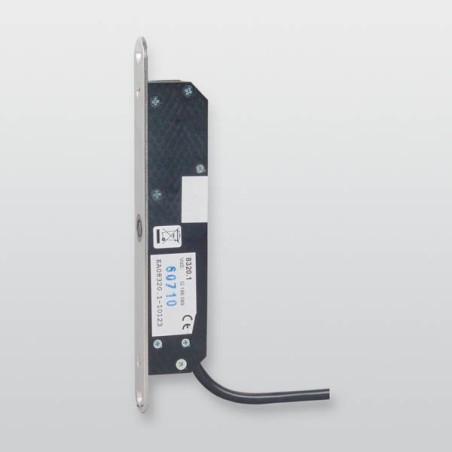

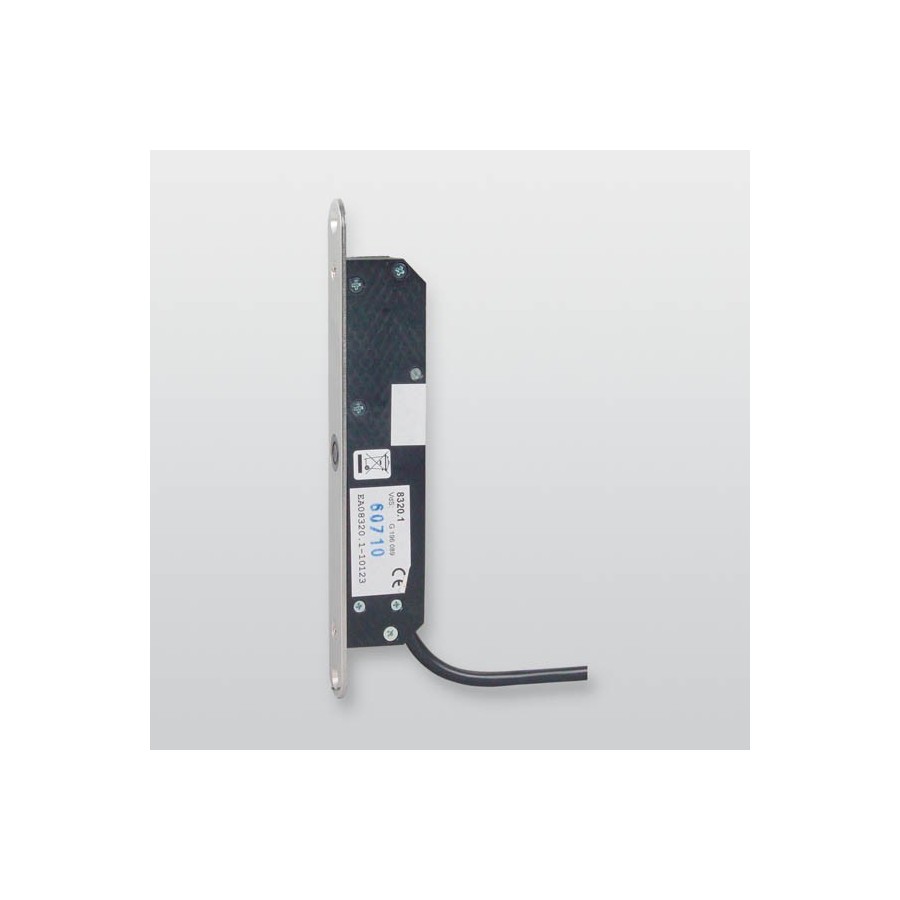

Sperrelement inkl. Gegenstück.

• Erforderlicher Strom zur Aktivierung der Eingänge <3 mA (Ansteuerung wahlweise gegen Plus oder Minus)
• Mindestimpulsdauer an den Eingängen >50 ms
• Belastung der Rückmeldeausgänge 50 mA (OC-Ausgang gegen minus-schaltend)
• Rückmeldung der Bolzenposition
• Riegelweg 12 mm
• Schließ-/Öffnungszeit <0,5 s bei 14 V DC
• Schließkraft >5 N bei 14 V DC
• Zulässige Scherkraft 1 kN
• Umweltklasse gemäß VdS 2110 Klasse III
• Betriebstemperatur -25 °C bis +60 °C
• Schutzart IP43
• Material Gehäuse Polyamid GF
• Anschlusskabel 7x0,14 mm², mit Abschirmung
• Abmessungen Gehäuse (BxHxT) 19x135x28 mm
• Abmessungen Edelstahlstulp (BxHxT) 20x175x2 mm
• Stromaufnahme in Ruhe ca. 1,2 mA
• Stromaufnahme beim Schließen ca. 80 mA
• Stromaufnahme beim Blockieren ca. 160 mA
• Versorgungsspannung 7 V DC bis 15 V DC
