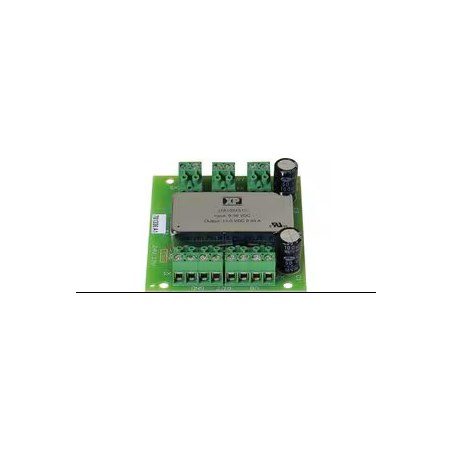

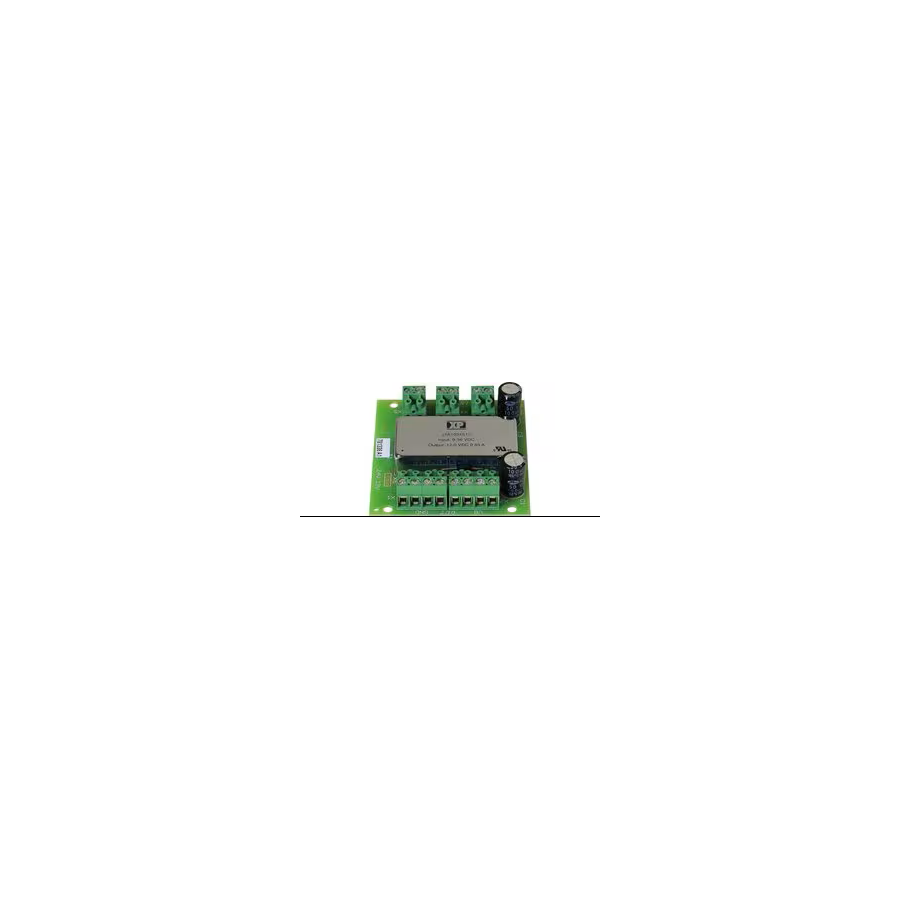

Der Konverter stellt eine galvanisch getrennte 12 V Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden.

Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

• Galvanische Trennung von Gleichspannungspotenzialen
• Spannungsinterface beispielsweise für den 12 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
• Anschlussklemmen bis max. 1,5 mm²
• Kurzschlussfest

Betriebsspannung: 10 ... 28 V DC

Ausgangsspannung: 12 V DC ± 10 %

Ausgangsstrom: max. 800 mA

Umgebungstemperatur: -10 °C ... 50 °C

Lagertemperatur: -15 °C ... 55 °C

Rel. Luftfeuchte: < 95 %

Schutzart: IP 40 (im Gehäuse)

Gewicht: ca. 70 g

Abmessungen: B: 65 mm H: 72 mm T: 20 mm

Leistungserklärung: DoP-20617130701

Das Modul kann auch zur galvanischen Trennung der Spannungsversorgung der esserbus®-Koppler in Ex-Bereichen verwendet werden.
