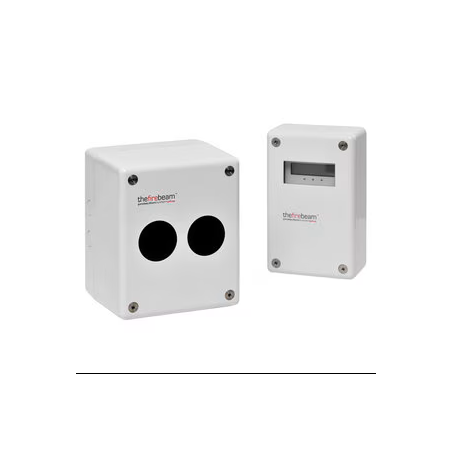

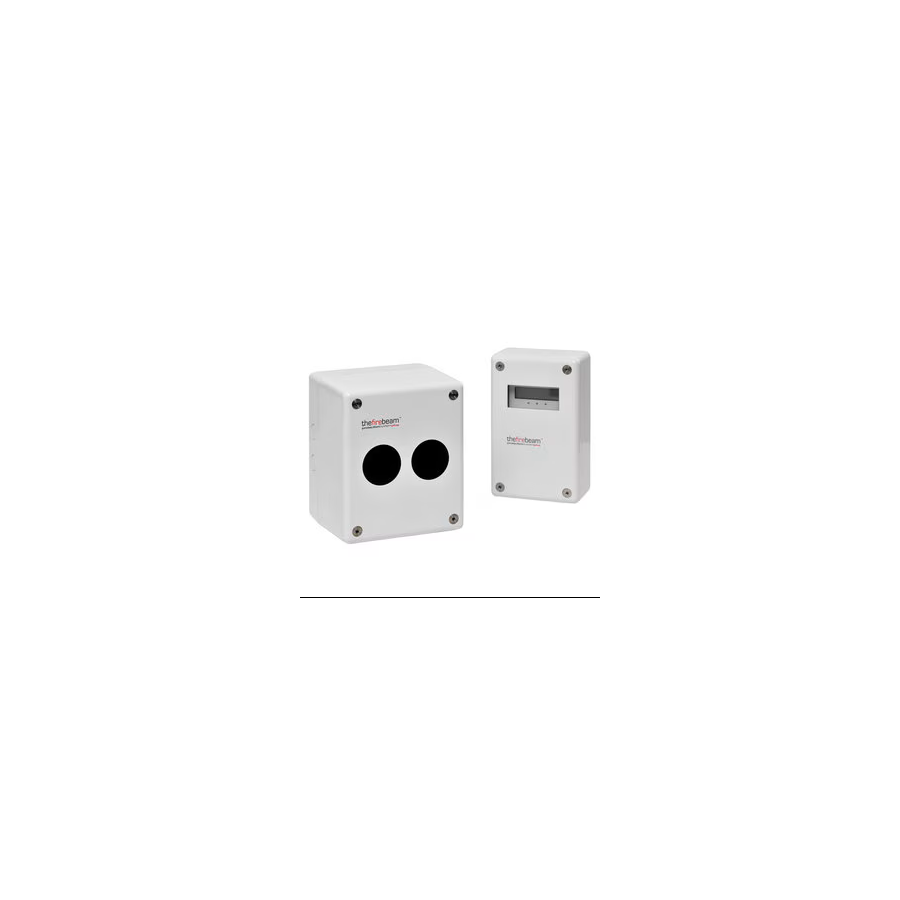

Der linienförmige Rauchmelder gemäß EN 54-12 besteht aus der Meldereinheit und dem Bedien- und Kontrollelement. Die Anschaltung auf der Ringleitung und das Rücksetzen erfolgen über den esserbus®-Koppler 808623.Das Gerät benötigt eine separate Spannungsversorgung von 24 V DC, zur galvanischen Trennung von Gleichspannungspotentialen und zur Vermeidung von Erdschlüssen ist der Spannungskonverter 781337 einzusetzen. Das Gerät arbeitet mit einer optischen Wellenlänge von 870 nm und einer maximalen Winkelausrichtung von +/- 5 ° mit einem maximalen Winkelversatz von (statisch nicht selbstjustierend) Strahlkopf mit +/- 0,75 ° & der Reflektor mit +/- 2 °. Die Empfindlichkeits-Alarmstufen sind wie folgt: 25 % (1.25 dB) bis 50 % (3 dB), in 1%-Schritten (0,05 dB) erhöhbar / werkseitig ist der Melder mit 35 % (1.87 dB) eingestellt.Der Rauchmelder arbeitet bei der Nutzung eines Prismen-Reflektors auf einer Reichweite von bis zu 70 m. Bei größeren Reichweiten bis zu 140 m bzw. 160 m sind die Reflektorsets für die jeweiligen Reichweitenverlängerungen (Art.-Nr. 761401.10 oder 761402.10) einzusetzen. Alternativ können die Reflektorsets mit nanobeschichteten Reflektoroberflächen (Art.-Nr. 761411, 761412 oder 761413) oder mit zusätzlich eingebauter Heizung (Art.-Nr. 761421 oder 761422) für den Einsatz unter schwierigen Umgebungsbedingungen bezogen werden.

• Motorgesteuerter Melderkopf
• Anwenderfreundliche Inbetriebnahme durch automatischen Selbstabgleich
• Störungsunempfindlicher Betrieb durch automatische elektromechanische Nachführung des Melderkopfs bei Gebäudebewegungen
• Optimale Bedienung über abgesetzte Bedien- und Kontrolleinheit in Augenhöhe
• Eindeutige Darstellung aller Zustände über zentrales Anzeigedisplay an der Bedien- und Kontrolleinheit
• Hoher Schutz gegen Feuchtigkeit für den Einsatz unter schwierigen Umgebungsbedingungen
• Anschaltung und Rücksetzen über den esserbus®-Koppler.
• Max. 160 m Leitungslänge zur Programmiereinheit
• Mehrsprachiger Klartext an der Anzeige- und Bedieneinheit
• Express-Motoreinstellung für schnelle Inbetriebnahme

Betriebsspannung: 10,2 ... 30 V DC

Stromaufnahme:  3 mA (in allen Betriebszuständen)

Reichweite:  7 ... 70 m

Umgebungstemperatur: -10 °C ... 55 °C

Rel. Luftfeuchte: < 10 % (ohne Betauung)

Schutzart: IP 65

Gewicht: ca. 2,05 kg

Abmessungen: B: 155 mm H: 180 mm T: 137 mm

Einbaumaß: B: 120 mm H: 185 mm T: 62 mm (Bedieneinheit)

                  B: 100 mm H: 100 mm T: 9 mm (Einzelprisma)
