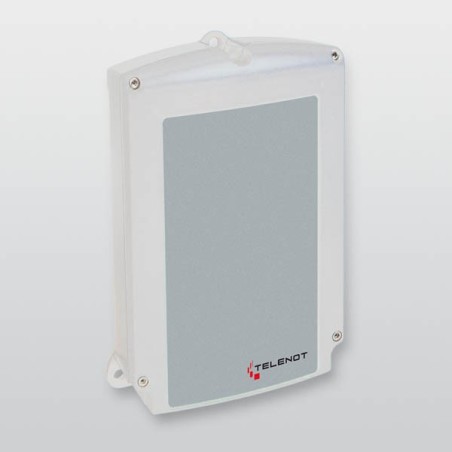

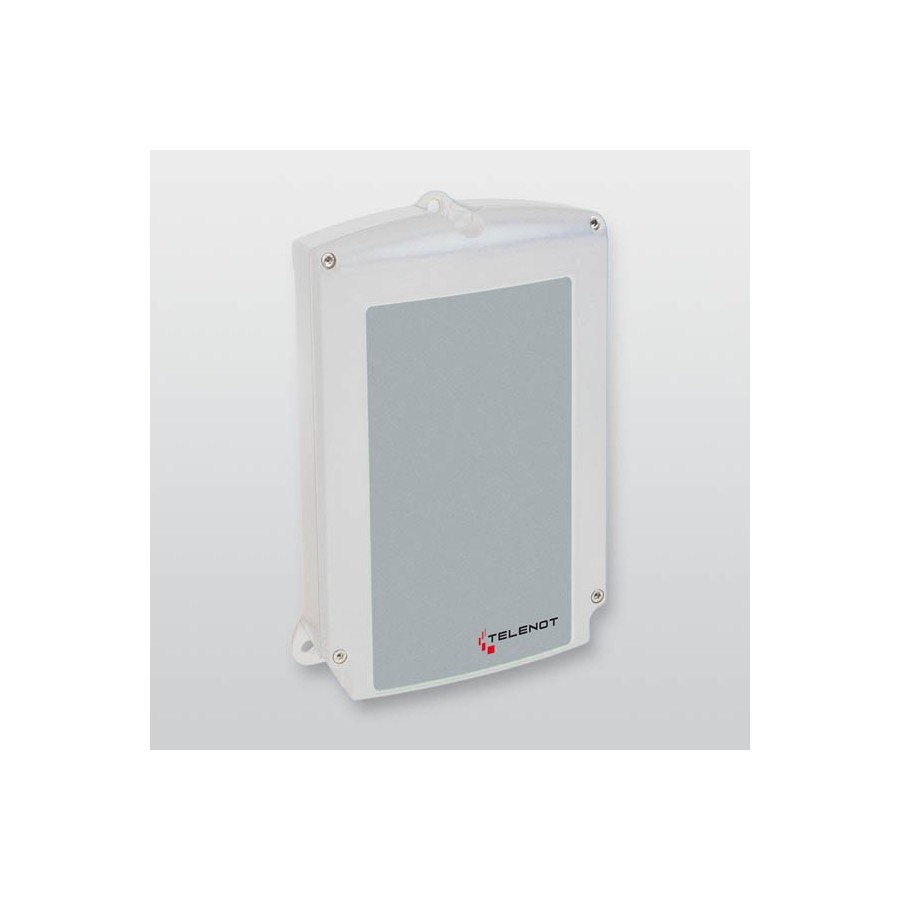

Basismodul FWA-BM 143 im Gehäusetyp K110 zum Empfang und Codierung von Funkbefehlen.

Das Basismodul bietet eine flexible Verknüpfung zwischen den Befehlstasten und Bewegungssensoren der Handsender, den comlock-/cryplock-Codes und der Eingänge mit den Ausgängen. Es stehen maximal 200 Speichereinheiten zur Verfügung.

Die Ausgänge sind mit folgenden Betriebsarten parametrierbar:

- folgend

- Schrittschaltfunktion

- Impuls 1 s bis 999 s

- invert. Impuls

- einschalten

- ausschalten

Mehrere Basismodule FWA-BM 143 können untereinander vernetzt werden.

Das Basismodul FWA-BM 143 K100 wird im ASA-Kunststoffgehäuse mit interner Antenne geliefert. Zur Erhöhung der Reichweite bieten wir optional eine Stabantenne FWA-SA1 oder eine Außenantenne FWA-AA1 an.

Eingänge

• 3 Kontakteingänge
• 10 Funkeingänge

Ausgänge

• 1 potenzialfreier Schaltausgang max. 230 V AC / 8 A
• 2 potenzialfreie Schaltausgänge max. 32 V DC, 100 V AC / 8 A
• 1 Open-Drain-Ausgang (Versorgungsspannung schaltend) max. 300 mA
• 10 Funkausgänge

• Integrierte Leser-Schnittstelle
• Vernetzung der Basismodule untereinander
• Integrierte USB-Schnittstelle für Firmwareupdate
• Integrierte Antenne (abgesetzte Antenne nachrüstbar)
• Betriebstemperatur 0 °C bis +50 °C
• Schutzart IP54
• Material Gehäuse Kunststoff ASA
• Abmessungen (BxHxT) 152x225x51 mm
• Farbe RAL 7035 Lichtgrau
• Stromaufnahme in Ruhe bei 12 V ca. 52 mA
• Versorgungsspannung bei Anschaltung eines comlock-/cryplock-Lesers 10 V DC bis 15 V DC
• Versorgungsspannung ohne Anschaltung eines comlock-/cryplock-Lesers 10 V DC bis 32 V DC
