Erweiterungsmodul, für Fußbodenheizung, IP20

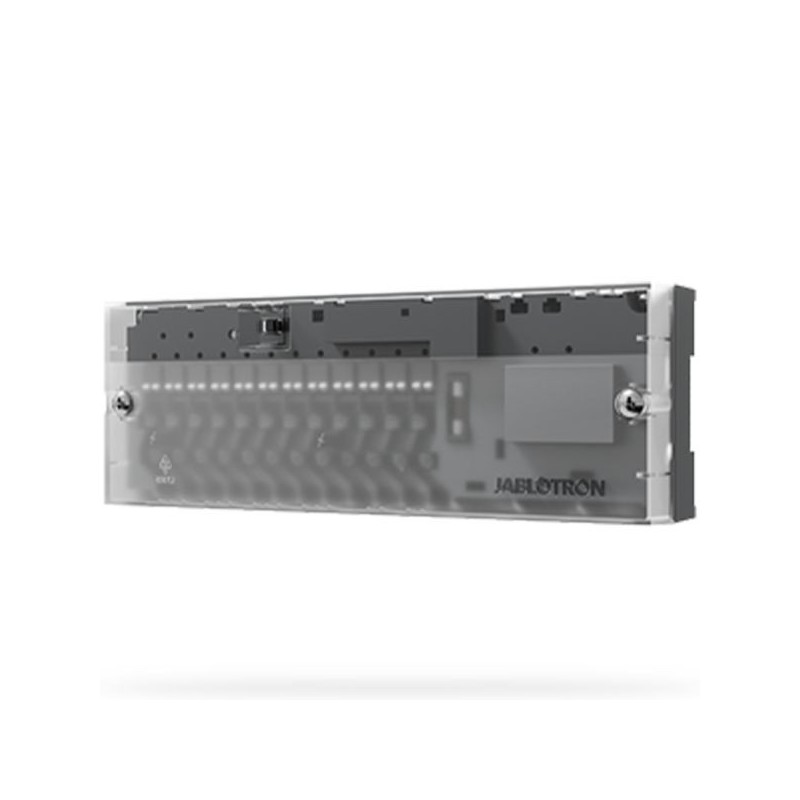

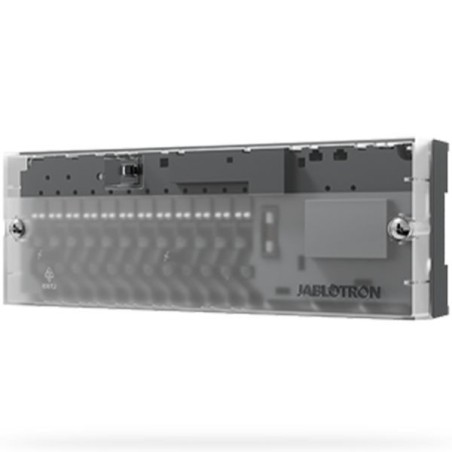

Das JB-128N ist ein leistungsstarkes Steuerungsmodul für wassergeführte Fußbodenheizungen im JABLOTRON 100+ System. Es ermöglicht die unabhängige Ansteuerung von bis zu 12 thermischen Stellantrieben sowie die automatische Steuerung von Umwälzpumpe und Wärmequelle.

Produktmerkmale:

• Zonenbasierte Heizungssteuerung: Steuert bis zu 12 Heizkreise individuell über Thermostate und PG-Ausgänge – ideal für präzise Raumregelung.
• Automatisierte Systemlogik: Aktiviert Pumpe und Wärmequelle nur bei Bedarf und integriert Verzögerungen für effizientes Öffnen und Schließen der Ventile.
• Flexible Installation im Heizkreisverteiler: Montage direkt im Verteiler, auf DIN-Schiene oder an der Wand – mit schraubenlosen Klemmen für schnelle Verdrahtung.
• Integrierte Schutz- und Wartungsfunktionen: Frostschutz durch zyklische Aktivierung sowie Anschluss eines Sicherheitsthermostats zum Überhitzungsschutz.
• Manueller Betriebsmodus: AUTO/ALL ON-Schalter ermöglicht Betrieb auch ohne aktive Zentrale, z. B. für Bauphasen.

Technische Merkmale:

• Versorgung: 230 V AC + 12 V Bus (8–15 V)
• Ausgänge Heizkreise: 12 × 230 V / max. 2 W je Ausgang
• Pumpenausgang: 1 × 230 V / max. 1 A
• Wärmequelle: 1 × potenzialfreier Kontakt (bis 230 V / 1 A)
• Max. Stromaufnahme: 1,8 A
• Schutzart: IP20
• Montage: Wand, Rohr oder DIN-Schiene
• Betriebstemperatur: +5 °C bis +45 °C
• Maße: 245 × 90 × 50 mm

Ein effizientes Steuerungsmodul für moderne Fußbodenheizungen – ideal für komfortable, zonenbasierte Temperaturregelung im Smart Home oder Gewerbeobjekt.
