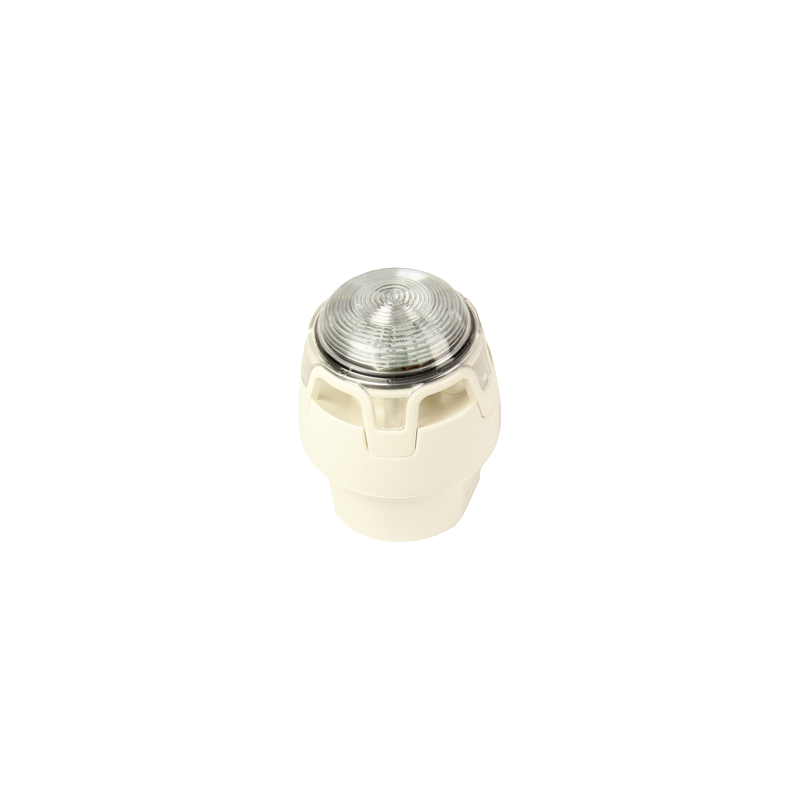

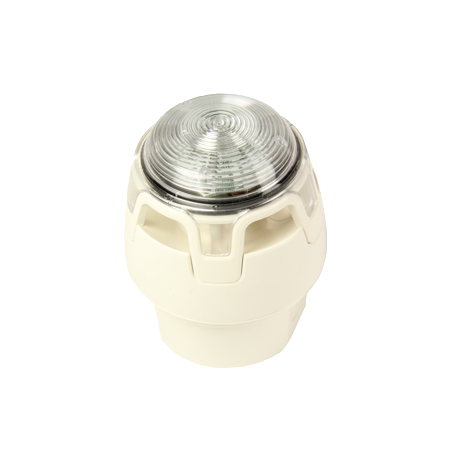

Alarmgeber der ENscape-Reihe

Kombinierter Alarmgeber

Der akustische und optische Teil des Alarmgebers wird gleichzeitig angesteuert.

Akustischer Alarmgeber:

Mit 32 einstellbaren Tönen inkl. Tonart gemäß DIN 33404 Teil 3.

Alle 32 Töne sind zugelassen und werden synchron angesteuert.

2 Lautstärken (Medium, High) sind einstellbar.

Optischer Alarmgeber:

Die Anzahl der Alarmgeber ist so zu wählen, dass alle optisch zu alarmierenden Bereiche durch die Signalgeber abgedeckt werden; entsprechend der in der EN54-23 festgelegten einzelnen Kategorien.

Dieser Alarmgeber ist zugelassen nach EN54-23 in der Kategorie "W" sowie in der Kategorie "C".

Der Signalisierungsbereich der Geräte der Kategorie "W" (Wandmontage) werden mit W-z-x beschrieben:

- "z" ist die max. Befestigungshöhe an der Wand

- "x" ist die Seite des kubusförmigen Signalisierungsbereiches.

Der Signalisierungsbereich der Geräte der Kategorie "C" (Deckenmontage) werden mit C-z-x beschrieben:

- "z" ist die max. Einbauhöhe an der Decke

- "x" ist der Durchmesser des zylinderförmigen Signalisierungsbereiches.

Dieser Alarmgeber hat eine gleichmäßige Lichtverteilung in seinem Signalisierungsbereich. Die Blitze werden synchron angesteuert.

Dieser Alarmgeber wird standardmäßig mit einem 102 mm hohem Sockel geliefert, ermöglicht eine uP-, sowie eine aP-Kabeleinführung und ist am Sockel verriegelbar.

Technische Daten

• CPR-Nummer: 0832-CPR-F0261
• VdS-Nummer: G 215013
• Betriebsspannung: 12 bis 29 VDC
• Betriebsstrom: 60,1 mA - 24 VDC (DIN-Ton & Blitz)
• Akustischer Alarmgeber
• Schalldruckpegel: 98,7 dB(A) - 24 VDC (DIN-Ton High)
• Schalldruckpegel: 98,1 dB(A) - 24 VDC (DIN-Ton Medium)
• Optischer Alarmgeber
• Farbe Gehäuse / Sockel: weiß / weiß
• Farbe Kalotte: klar
• Farbe Blitz: weiß
• Blitzfrequenz: 0,5 Hz
• Signalisierungsbereich: W-2,4-8,9 (190 m³)
• Signalisierungsbereich: C-3-10 (236 m³)
• Signalisierungsbereich: C-6-10 (471 m³)
• Betriebstemperatur: -25°C bis +70°C
• rel. Luftfeuchtigkeit: 10% bis 93% (nicht kondensierend)
• Maße (Ø x H): 100 x 122 mm
• Gewicht: 255 g
• Material: Feuerhemmendes PC/ABS
• Schutzart: IP 65
